性能特点:
通流容量大,残压水平低;
插损小,响应时间快;
限制电压精确;
采用多级保护电路,结构严谨;
核心元件采用国际知名品牌,性能优异;
性能稳定,工作可靠;
安装、使用方便,无须维护。
主要参数:
标称工作电压Un:12V、24V
冲击耐受能力C2:10kV&5kA（1.2/50μs,&8/20μs）
最大放电电流:10kA
传输速率:10Mbps
保护路数:2线、4线
外形尺寸:103 * 25 * 25mm
插入损耗:≤0.5dB
防护等级:IP20
产地:深圳
资质认证:CE、FCC、ROHS、UL、产品检测报告、平安产品保险等
测试标准:GB/T 18802.21-2016 低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法；IEC 61643-21:2012
适用范围:

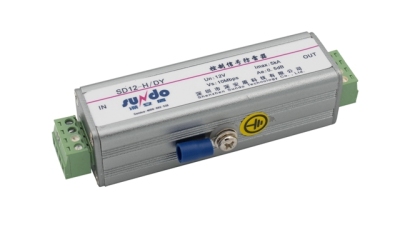

深安盾长条形数据信号防雷器适用于RS485,RS422/CAN、4~20mA模拟量、开关量等信号，对相同工作电压下,相同规格内的传输速率之信号保护同样也适用。特制的尺寸结构能适应更多现场情况，另有导轨式安装产品可选。
尺寸图:
接线图:
·防雷器串接在被保护设备与信号通道之间；
·防雷器输岀端(OUT)接被保护设备,离被保护设备越近越好,切勿接反;
·安装时两端线路必须分开敷设,不可捆扎在一起,防止二次感应现象发生;
·将防雷器接地线与防雷系统接地排可靠连接,地线力求短、粗、直,以尽量缩短雷电流路径
·安装接线完毕,检查接线正确牢固后,接通电源即可投入使用。
详细参数:
