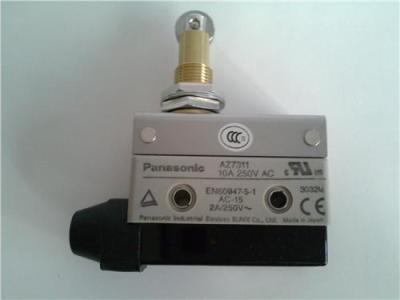

名称: ML系列微型限位开关 型号: AZ7311 ■产品类型 | 激励器类型 | 零件编号 | | 短推压塞柱 | AZ7100 | | 长推压塞柱 | AZ7110 | | 连接杆 | AZ7120 | | 滚轴杆 | AZ7121 | | 单向滚轴杆 | AZ7124 | | 连接短杆 | AZ7140 | | 短滚轴杆 | AZ7141 | | 单向短滚轴杆 | AZ7144 | | 面板安装推压塞柱 | AZ7310 | | 面板安装滚轴塞柱 | AZ7311 | | 面板安装滚轴塞柱 | AZ7312 | | 可伸缩杆 | AZ7166 | ■规格值及性能概述 1.额定值 | 负载类型 额定控制电压 | 阻性负载 (cosФ≒1) | 感性负载 (cosФ≒0.4) | 电动机或灯负载 | | | | | | 常闭触点 | 常开触点 | | AC 125V | 10A | 6A | 3A | 1.5A | | AC 250V | 10A | 4A | 1.5A | 1A | | DC 115V | 0.4A | 0.05A | — | — | 2.特性 | 触点规格 | 触点排列 | | 1C型 | | | 阻抗触点（起始） | | 15mΩ以下※ （在6至8V电压，额定电流下） | | | 触点材料 | | 银氧化镉触点 | | 电气性能 | 绝缘电阻（起始） | | 100MΩ（在DC500V绝缘电阻时测得） | | | 抗电压性能 | | 在非连续端子之间（初始）:1,500V/1分钟， 在无电压金属件与各端子之间:2,000V/1分钟， 在接地与接线端子之间:2,000V/1分钟。 | | 机械性能 | 抗冲击性 | 自由状态 | 98m/s2{10G}以下 | | | | 满负荷状态下 | 294m/s2{30G}以下 | | | 抗振动性 | | 55Hz（双振幅1.5mm）以下 | | 寿命 | 机械寿命 | | 1,000万次以上（通断频率50次/分钟） | | | 电气寿命（阻性负载） | | 20次以上（通断频率20次/分钟） | | 使用条件 | 环境温度/环境湿度 | | -20℃～60℃/95％RH以下（在20℃） | | | 最大通断频率 | | 120次/分钟 |
|
