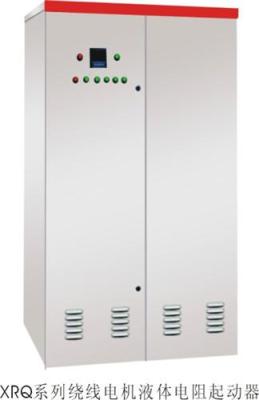

XRQ系列绕线电机液体电阻起动器
一、概述
XRQ系列液体电阻起动器可广泛用于水泥、化工、钢铁、冶金、矿山等
行业90－lOOOOKW绕线式异步电机。
其执行标准为:
低压成套开关设备和控制设备:GB7251.1－1997 IEC－439－1:1992
XRQ型液体电阻起动器:Q/XTB1 －2010
二、工作原理
XRQ系列液体电阻起动器是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机转子回落中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入转子回路时）液体电阻由大到小作无极变化，从而使电机低电流平滑起动。
三、环境条件
周围空气温度: （－40－＋50）℃
相对湿度:≤90％
海拨高度:≤ZOOOrn
安装场所无显著摇动和冲击振动；无腐蚀性气体；安装倾斜度≤5℃
电源要求:三相四线交流380V±10％，50HZ
四、技术参数
起动电流:lq≤1.3le
起动时间:10－60S，预整定，现场可调；
起动次数:连续起动5－10次；
电液正常工作温度:0～70℃；
柜体防护等级:lP20 lP30；
五、性能特点
起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器；
软起动，起动电流小，约为电机额定电流的1.3倍；
可连续起动5－1O次；
起动过程平滑，对设备无机械应力冲击，可延长机械设备及电要的寿命；
可低电压起动，电网电压低于电机额定电压的10％时，可顺利起动；
适用性广，可适用任何负载状况下绕线式电机软起动，特别适用于重载起动；
具有起动超时、失压、超行程、超温等多重保护功能；
寒冷地区带自动加热功能；
结构简单、可靠，安装、维护方便。
六、型号说明
（略）详情请见说明书
七、标准规格
（略）详情请见说明书
八、安装基础
（略）详情请见说明书
九、订货须知
提供绕线电机型号、额定功率、定子电流、定子电压、转子电流、转子电压；
提供电机拖动的负载特征（工况说明）；
是否成套订货，成套订货包括:高（低）压一次柜、液体电阻起动柜；
注明高压一次柜柜型（GG1A、XGN等）；
其它特殊要求,请在订货时与公司申明或协商。
湖北襄工电气有限公司
