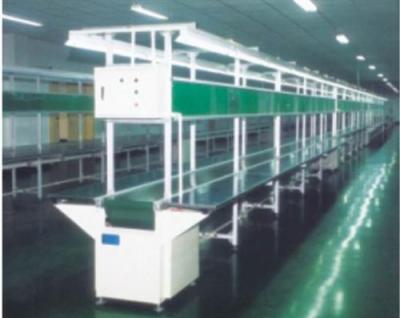

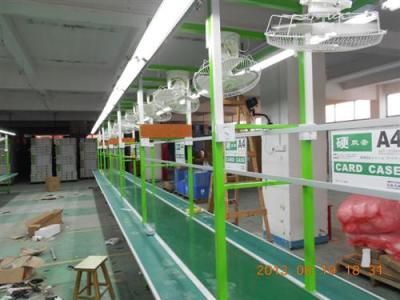

L=16m双边独立工作台皮带输送线
技术说明（）
一、基本形式:该线体为双边独立式工作台皮带线，线体支架为40mm×40mm铝合金型材制作，48×70mm铝合金型材导轨。
二、线体装置:
1、整体外形尺寸:L16m×W2690mm×H2000mm
2、工作高度:750±10mm
3、工位间距:1.6米一个工位，双边共计20个,﹤见平面布局图﹥。
4、线体支架:支架采用40×40的铝合金型材制作，表面喷塑处理,每1.6米一个支架。
5、线体导轨:采用48×70型铝合金型材导轨。
6、输送带:采用δ2mm绿色PVC皮带，有效宽度:600mm，下铺设镀锌托板及托滚。
7、照明:线体灯架上方安装双支带罩40W日光灯，灯管采用菲利浦,全线通长排布，每盏单独控制开关，双边共计24盏。
8、作业指导书架:采用2T绿色PS板制作底板，面板采用透明有机玻璃板制作，大小A3幅面，每工位一块，双边共计20块。
9、气下杆:采用Φ3/4〞的镀锌管制作，安装于线体支架上，固定线体。
10、线槽及插座:线槽采用铝板板折弯制作，每工位安装一个220V二位三眼插座，双边共计20套(主线采用6平方线)；
11、电动工具线槽及插座:线槽采用铝板折弯制作，每工位安装两个直流24V插座(电源转换),双边走线；
12、吊路:采用专用铝合金吊路导轨制作，每工位配置一个吊路小车,双边共计20个；
13、灯饰板:采用1.2mm钢板折弯制作,表面喷塑处理,H=150mm;
14、独立工作台板:采用25mm单面白密度板制作，表面贴2mm绿色普通胶皮,尺寸为L1000mm×W800mm，全线按工位间距排列与线体皮带面等高，具体尺寸见图纸；
15、抽屉及工具箱:采用1.2mm钢板折弯制作,表面喷塑处理,外形尺寸为W300m*D450mm*H420mm，工具箱及抽屉带锁1把,每张工作台配1个抽屉及工具箱；
16、功能板:采用1.5mm钢板折弯制作,H=400mm,其中等分一面方孔,一面百叶挂板，每张工作台1组；
17、驱动部分:采用2HP台湾城邦齿轮减速电机，2HP爱德利变频器，变频调速。速度调节范围:1~3m/min。
18、控制柜:采用1.2mm钢板制作，开关、继电器采用:德力西产品。按钮采用:国产优质产品，所有电源、插座、照明均独立开关控制，所有电线均引进控制柜集中控制。
