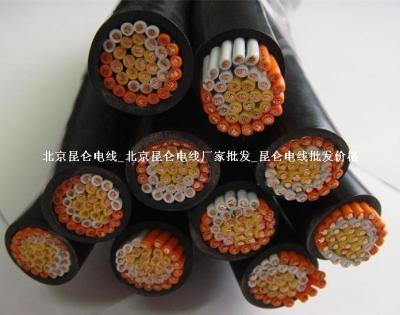

KVVP屏蔽操控电缆:GB9330-88适用规模: 本商品适用于交流额外电压450/750V及以下操控,监控回路及维护线路运用特性:
1,导体长期答应工作温度为70℃。
2,敷设时环境温度≥0℃。
3,最小曲折半径:
4,无铠装层电缆,应不小于电缆外径的6倍。
5,有铠装或铜带屏遮布局电缆,应不小于电缆外径的12倍。
6,有屏遮布局的软电缆,应不小于电缆外径的6倍。
二．商品类型,称号,适用 规模
类型 称号 适用规模
KVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套织造屏蔽操控电缆
KVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套织造屏蔽操控软电缆
Kvvp1 铜芯聚氯乙烯绝缘铜丝缠屏聚氯乙烯护套操控电缆
用于强电操控系统
KVVP1-22 铜芯聚氯乙烯绝缘铜丝环绕屏蔽钢带铠装氯乙烯护套操控电缆
通常用于强电操控,亦可用于弱电操控系统
KVVP2 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套操控电缆
用于弱电操控系统或强电磁场搅扰区
KVVP2-22 铜芯聚氯乙烯绝缘铜屏蔽钢带铠装聚氯乙烯护套操控电缆
用于弱电操控系统或强电磁场搅扰区
KVVP2-22-1 铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装铜丝聚氯乙烯护套操控电缆
首要用于500KV变电站强电磁场搅扰区
注:
1) 阻烯型电缆号在普通型前加ZR-；阻燃型的首要特点是电缆不易着火或着火时延燃仅限制在一定规模内,适用于对阻燃功能需求较高的场合。
2) 耐火型电缆类型在普通型前加NH-；耐火型电缆的首要特点是电缆除了能在正常的工作条件下传输电力外,电缆在着火焚烧时仍能坚持一定时间的正常运转,适用 于对耐火性有需求的场合。
3) 低烟低卤阻燃型 电缆类型在普通型前加DDZ-；低烟低卤阻燃型电缆的特点是电缆不只,具有阻燃功能,并且具有较低的发烟性,低氯化氢释出量,适用于那些对电缆焚烧的烟浓度及氯化氢气体释出量有一定需求场合。
三．商品规格
电缆类型 标称截面与芯数
1mm2 1.5 mm2 2.5 mm2 4 mm2 6 mm2 10 mm2
KVVP 2～61 2～61 2～61 2～14 2～14 2～10
KVVP1-22 7～61 4～61 4～61 4～14 4～14 4～10
KVVP2 4～61 4～61 4～61 4～14 4～14 4～10
KVVP2-22 7～61 4～61 4～61 4～14 4～14 4～10
KVVP2-22-1 4～61 4～61 4～14 4～14 4～10
注:引荐的芯片数系列为:2,3,4,5,7,8,10,12,14,16,19,24,27,30,37,44,48,52,和61芯
四,电缆屏蔽功能
电缆类型
KVVP1 KVVP1-22 KVVP2 KVVP2-22 KVVP2-22-1
屏蔽按捺系数
0.15 0.025 0.007 0.007 0.002
五,KVVP屏蔽操控电缆商品运用特性
1, 电缆长期运用时,电缆导体的最高工作温度主70℃.
2, 敷设时环境温度应不低于0℃。敷设时答应的最小曲折半径不小于10倍的电缆外径。
3 ,屏蔽层两头均应可靠接地,否则会下降屏蔽作用。
4, 屏蔽操控的备用线芯接池,亦可提高屏蔽作用。
5, 屏蔽操控敷设时,应尽量与高压母线成笔直方向放置。
