辽宁全自动淬火机床铆钉淬火

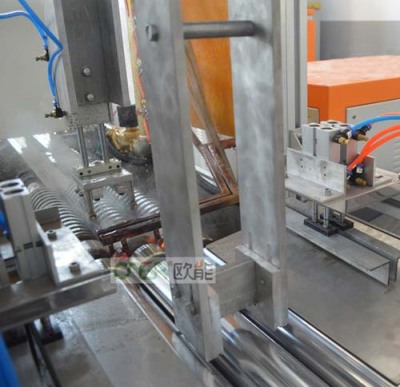

感应加热热处理 induction heat treatment 用感应电流使工件部加热的表面热处理工艺。这种热处理工艺常用于表面淬火，也可用于部退火或回火，有时也用于整体淬火和回火。20世纪30年代初，美国、苏联先后开始应用感应加热方法对零件进行表面淬火。随着工业的发展,感应加热热处理技术不断改进,应用范围也不断扩大。常用感应淬火钢的热处理规范将工件放入感应器(线圈)内，当感应器中通入一定频率的交变电流时,周围即产生交变磁场。交变磁场的电磁感应作用使工件内产生封闭的感应电流──涡应电流在工件截面上的分布很不均匀，工件表层电流密度很高，向内逐渐减小, 这种现象称为集肤效应。工件表层高密度电流的电能转变为热能，使表层的温度升高，即实现表面加热。电流频率越高，工件表层与内部的电流密度差则越大，加热层越薄。在加热层温度超过钢的临界点温度后迅速冷却，即可实现表面淬火。
热处理工艺的特点 金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。
将钢件加热到Ac1点以上20～40℃或Ac1点以下20～30℃，保温一段时间后，等温冷却或直接缓慢冷却的一种工艺过程。是不退火的一种特例。球化退火的目的是使碳化物球状化，降低硬度，提高塑性。共析钢或过共析钢齿轮可采用这种方法退火。保温时间大约是每1cm厚度或直径需要0．5～1h，但在生产实践中，根据设备、装炉量及齿轮大小等实际情况，需适当增加一些保温时间。将铸铁铸件加热到850～950℃，保温1～4h后适当冷却的退火处理。其目的是使渗碳体分解，形成团絮状石墨，以消除硬而脆的白口层。可锻铸铁和某些灰铸铁的齿轮毛坯，在切削加工前要经过石墨化退火处理。
喷水圈设在加热器的下方，在连续式加热-喷冷时，工件在自旋转(使加热均匀)的同时向下移动，表面各部位依次加热和淬冷;在断续式加热-喷冷时，工件自旋转时位置不变，待一定面积被加热到淬火温度时，迅速下降并喷水冷却。激光淬火是利用激光将材料表面加热到相变点以上，随着材料自身冷却，奥氏体转变为马氏体，从而使材料表面硬化的淬火技术。激光淬火现已成功地应用到冶金行业、机械行业、石油化工行业中易损件的表面强化，是在提高轧辊、导卫、齿轮、剪刃等易损件的使用寿命方面，，取得了很大的经济效益与社会效益。近年来在模具、齿轮等零部件表面强化方面也得到越来越广泛的应用。
