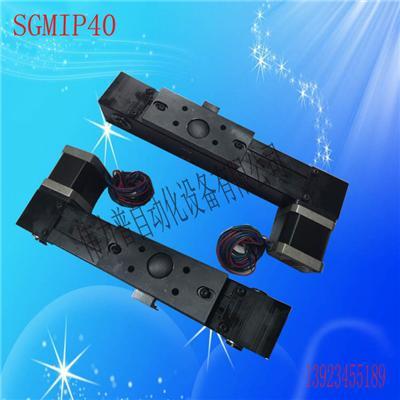

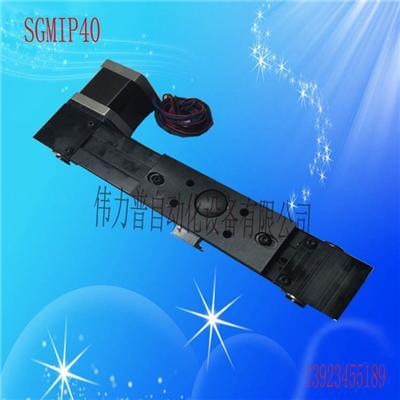

分类:SGMIP40线性模组
尺寸:
导轨宽度是40MM滑块宽度39MM，模组总宽度40MM，导轨厚度48MM，模组总厚度60MM，滑块长度96MM，总长等于有效行程加滑块长度加100MM。有效行程根据客户的要求，导轨最长可以做到3米。
电机选配
电机选用VLP公司定制的42系列步进电机或者57系列步进电机，
产品速度
所配皮带是HTD型式3M15宽，同步轮选用是3M15宽28齿，所以同步轮转一圈是走84MM。由此可根据电机转数算出模组速度。
产品精度及负荷
重复定位精度正负5丝，水平安装容许负荷198N，侧着安装容许负荷247N。X方向扭力7.35N-M，Y方向扭力7.35N-M，Z方向扭力11.76N-M。
产品外观
采用白色氧化处理，非常美观。导轨侧面和底部都有键槽，免去了客户打孔安装的麻烦，可直接安装，非常方便。
产品特性
