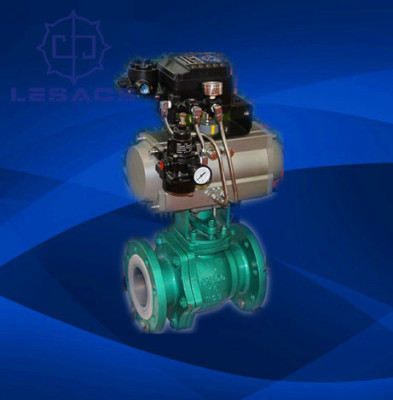

Q641F4-16C气动衬氟球阀

Q641F4-16C气动衬氟球阀
  • Q641F4-16C气动衬氟球阀
  • 供应商：
    江苏雷萨自控阀门有限公司
  • 价格：
    面议
  • 最小起订量：
    0
  • 地址：
    江苏省常州市天宁区
  • 手机：
    13951231012
  • 联系人：
    黄先生 （请说在中科商务网上看到）
  • 产品编号：
    76957021
  • 更新时间：
    2022-04-18
  • 发布者IP：
    222.185.37.87
您可能喜欢
  • 产品介绍
  • 用户评价(0)

详细说明

　　Q641F46-16C气动衬氟球阀

　　一、阀体

阀体形式 两段式铸造阀体(内衬四氟)
公称通径 DN15～DN400
公称压力 PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准 GB、JB、HG、JIS、ANSI、DIN
连接形式 法兰式
压盖型式 螺栓压紧式
适用温度 -40～+180℃
球体形式 "O"型全衬氟球体
流量特性 近似快开特性
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

　　二、执行器

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4～0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20～+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

　　主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50 100 125 150 200 250 300 350 400
允许压差(MPa) ≤公称压力
动作范围 0～90°
泄露量Q 软密封VI级
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%

　　零件材料

阀体 铸铁、铸钢、不锈钢+F46
阀芯 不锈钢+聚四氟依稀(F46)
阀座 聚四氟依稀(F46)
阀杆 2Cr13+F46
填料 柔性石墨、聚四氟依稀
支架 铸铁、铸钢、不锈钢
联轴器 25、35、45

　　外形连接尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据所配气动执行机构而定
A
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
